Proiectarea dupa model BIM incepe cu Revit

Revit 2024 ofera proiectantilor din industria de constructii:

• functii noi pentru proiectarea modelelor arhitecturale,
• eficienta in elaborarea documentatiei de proiect,
• schimbul de date cu alte aplicatii
• dezvoltarea de aplicatii de tip add-on in mediul Dynamo sau in mediul Revit API.

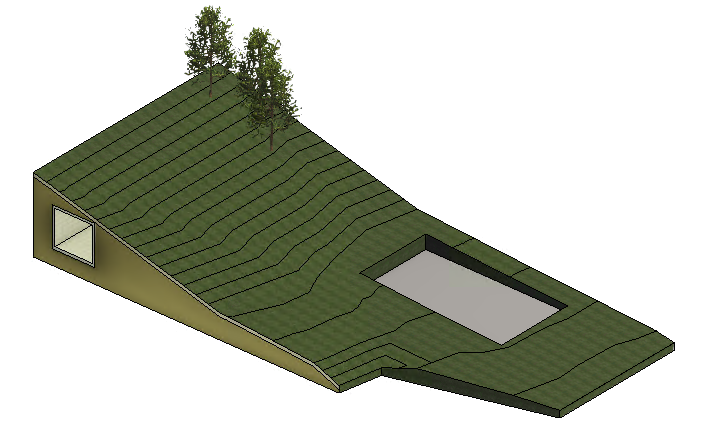

Toposolids - Revit 2024

• Functia care defineste elemente topografice in baza informatiei importate dintr-un fisier CAD sau din importul unui fisier ce contine coordonatele punctelor provenit de la un echipament topo (teodolit, etc).

• Curbele de nivel sunt create automat si se comporta ca muchii.
• Elementele de tip toposolid suporta operatii booleene (Cut) pentru modelarea ulterioara a terenului. Sunt elemente de tip host pentru alte obiecte Revit precum parcari, balustrade, mobilier stradal, borduri, plante si obiecte care in mod normal sunt definite aferent planseelor.
• Muchiile exterioare marginale ale unui element toposolid pot fi modelate in mod similar muchiilor unui planseu, cu reborduri si intariri de orice forma.
  In plus, li se pot asocia materiale si chiar hasuri specifice.

Revit MEP (2024) - Analiza si dimensionari electrice in faze preliminare ale proiectelor

Pana la versiunea Revit 2024, proiectantii de instalatii electrice se bazau doar pe modelare si erau obligati sa astepte pana cand layout-ul exista in Revit ca sa poata sa-si inceapa proiectul.

Fara a avea caracteristicile echipamentelor si ale corpurilor de iluminat, ale altor consumatori, nu exista un motiv pentru ca proiectantul de instalatii electrice sa foloseasca Revit in fazele incipiente ale proiectului sau in faza de ofertare. Versiunea actuala si-a propus sa schimbe acest lucru.

Cei mai multi ingineri lucreaza cu rate de consum. Scopul a fost de a aduce aceasta metodologie in Revit.

In versiunea actuala Revit, apare in menu optiunea “Electrical Analysis” cu functii pentru configurarea ariilor electrice de tip incarcare.

Spre exemplu, fara a avea in model toate corpurile de iluminat, se poate considera o zona cu necesarul corespunzator, la fel pt echipamente HVAC si alti consumatori. Poate fi creata o arie de consum similara cu spatiile create pentru HVAC.

In System Browser se vor regasi sistemele electrice analitice. Pot fi create surse de putere analitice, echipamente analitice, care desi nu exista in model, pot fi declarate in Revit. Ulterior se realizeaza conexiunile analitice cu tablourile ce vor exista in proiect, inainte de a aduce familiile respective in model.

Pe masura ce arhitectura proiectului de electrice este declarata, exista capabilitatea de a identifica zonele de consum electric.

Este suficient sa fie asociata aria de consum electric cu camerele ce vor contine diferite categorii de consumatori si vor fi legate la un tablou.

Astfel se obtin incarcarile globale pentru viitoarea instalatie, iar in locul spreadsheet-urilor Excel folosite in mod uzual, se utilizeaza Revit.

Revit permite crearea de liste cu informatia analitica si un inventar al consumatorilor ce vor fi legati la fiecare tablou electric si la tabloul general.

Consecutiv proiectantul poate dimensiona tablourile si de asemenea traseele viitoarelor paturi de cabluri.

Analiza se poate realiza atat pe modele arhitecturale Revit cat si pe modele in format DWG sau PDF.

Pentru a facilita procesul de proiectare in arhitectura, Revit ofera:

• Pereti cu parament inclinat, la care se pot specifica in sectiune pante specifice pentru fetele interioare sau exterioare

• Utilizarea peretilor inclinati cu profil editabil in elevatie

• Functionalitate mai buna pentru modulele Generative Design si Route Analysis, ce permit explorarea unui



  numar mai mare de alternative pentru un proiect si functii de optimizare a traseelor disponibile pentru ocupantii unei cladiri, functii de distribuire a ocupantilor in spatii conformate cu regulile de distantare fizica actuale
• Utilizarea fisierelor in format RPC 2.0 cu posibilitati de afisare a geometriei complexe, in conditii de inalta rezolutie pentru materiale si lumini
• Au fost adaugate noi categorii de familii Revit pentru echipamente precum dispozitive audio-video, dispozitive de protectie la incendii, echipamente medicale, dispozitive de semnalizare, elemente de constructie temporara si elemente specifice circulatiei pe verticala

Schimbul de date cu alte aplicatii:

• Autodesk este primul producator software ce ofera incepand cu Revit posibilitatea de a exporta modele arhitecturale si structurale in format IFC4. Functia IfcExporter are si capacitatea de a ingloba in formatul fisierului exportat date de localizare a amplasamentului in format EPSG conform standardului certificat IFC.
• Flexibilitate si corelare mai buna a proiectelor de arhitectura cu cele de infrastructura
• Functii de cautare si filtrare a parametrilor dupa nume si o mai buna gestionare a acestora la nivel de proiect
• Posibilitatea de a introduce in proiect ca referinta fisirele Rhinoceros® (3DM) si snap pe geometria introdusa
• Export in format nativ PDF 2D
• Interoperabilitate cu Autodesk Inventor – ansambluri create cu Inventor pot fi incorporate ca referinta in Revit

Elaborarea documentatiei de proiect:

• Restrictionarea straturilor de finisaj ale peretilor in vederile plane, optiune reglabila la nivel individual pentru un plan

• Axele au devenit vizibile in vederile 3D si suporta editarea (functiile cut, copy, paste, delete, modificarea parametrilor si Snap to Grid pentru plasarea elementelor de constructie)

• Cotele pot contine parametrii pentru sufix sau prefix si suporta unitati de masura alternative
• Etichetele de tip TAG pot fi rotite in acord cu elementul etichetat si ofera posibilitatea de multi-leader

• Vederile de tip Callout pot fi pastrate dupa stergerea vederilor in care au fost create

Dezvoltarea de aplicatii:

• Versiunea Dynamo 2.10 aduce 67 de noduri (comenzi) noi pentru automatizarea adnotarilor, planselor si vederilor Revit
• Pentru dezvoltatori au fost introduse noi API-uri pentru sketch, Color Fill, Vieport label si modele Cloud.
