navisworks 2018 badge 256pxAutodesk Navisworks este un integrator de modele geometrice 3D impreuna cu informatii specifice obiectelor componente, ce permite realizarea unui mediu de lucru necesar pentru analiza, coordonarea, simularea si prezentarea proiectelor.

Navisworks dispune de instrumente si capacitati de manevrare ale geometriei 3D, foarte bine optimizate, cu ajutorul carora modelul virtual al proiectului poate fi revazut si verificat in multiple moduri, in scopul de a oferi predictibilitate lucrarilor de executie ulterioare.

Navisworks nu ofera posibilitatea de a crea elemente 3D sau 2D, sau de a modifica geometria unui proiect. In acceptiunea Navisworks, modificarea sau crearea elementelor geometrice este complet separata de operatiile de verificare si analiza a proiectului si revine altor produse software, disponibile impreuna cu Navisworks in suitele Autodesk.

Familia Autodesk Navisworks este constituita din trei produse distincte:

navisworks icon 128px Freedom este un viewer gratuit pentru fisiere Navisworks .NWD sau fisiere 3D de tip .DWF ce dispune si de functii pentru vizualizari 3D in timp real, vizualizarea proprietatilor obiectelor, comentariilor sau simulari realizate cu TimeLiner.
navisworks simulate icon 128px Simulate permite integrarea modelelor 3D intr-un ansamblu, ofera posibilitatea vizualizarii si navigarii 3D in timp real si cu ajutorul componentei Review posibilitatea de a face masuratori, animatii, sectiuni. Navisworks Simulate include modulele TimeLiner, Presenter, Animator si Scripter. Ofera de asemenea posibilitatea de a publica si partaja fisierele cu alti membrii ai echipei de proiectare.
navisworks manage icon 128px Manage ofera acelasi set de functii inclus in Navisworks Simulate si adauga instrumentul Clash Detective deosebit de important in industria constructiilor.

Componente Navisworks Manage

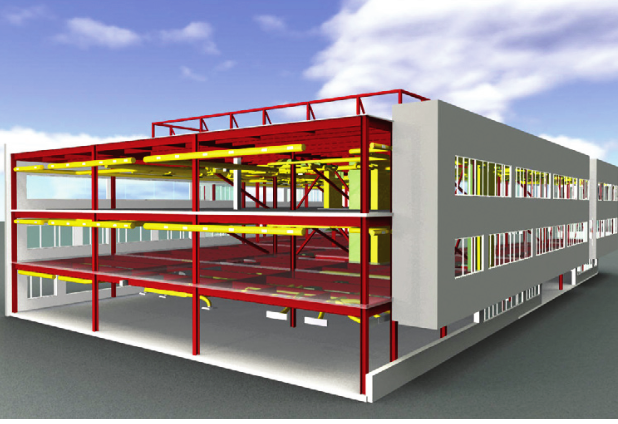

Review include capacitati de navigare, vizualizare a ierarhiei obiectelor si posibilitatea de a cauta sau selecta obiecte in proiect specificand proprietati ale acestora. Pot fi modificate vizibilitatea, culoarea, transparenta si se pot face sectiuni in model pentru a investiga modelul in detaliu. Obiectele pot fi mutate, scalate sau rotite pentru a aduce modificari in pozitionarea lor si a rezolva conflicte sau constrangeri legate de spatiu. Sunt disponibile functii pentru masuratori, inserarea de comentarii sau punerea in evidenta a unor elemente din proiect.

prop

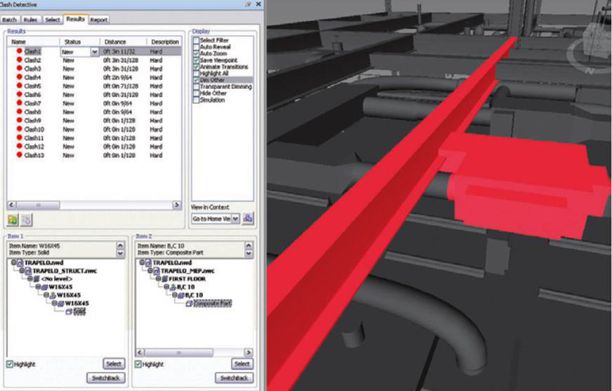

Clash Detective este componenta responsabila de analiza geometriei proiectului, care poate realiza comparatii intre elementele modelului pentru a identifica si raporta interferente intre acestea. Se pot defini reguli de interactiune intre componente iar programul poate detecta diferite tipuri de conflicte intre obiecte, incalcari ale constrangerilor de distanta sau duplicate nedorite ale obiectelor. Testele parcurse pot fi salvate, comentate si rulate in mod interactiv.

clash

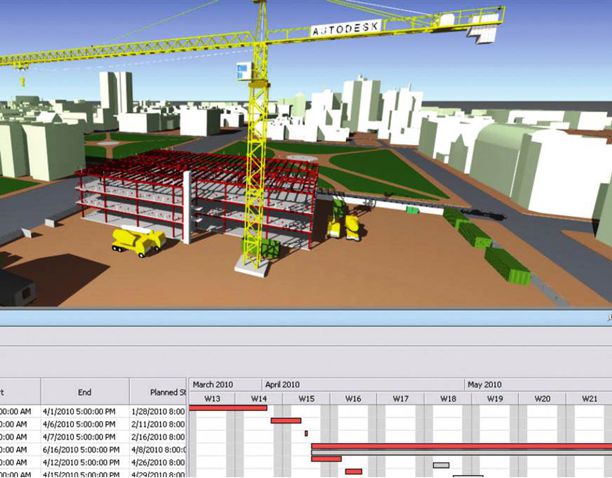

TimeLiner realizeaza simulari 4D ale planificarilor pentru executia proiectului, ce includ elementul timp in asociere cu modelul 3D al proiectului. Cu TimeLiner se pot crea activitati cu date de inceput si finalizare ce sunt asociate cu diferite elemente ale modelului. Activitatile pot fi importate din planificari de proiect realizate cu programe specifice precum ASTA Powerproject, Microsoft Project sau Primavera. Dupa ce planificarea lucrarilor de executie a fost asociata cu modelul 3D, se pot rula simulari animate ale procesului de constructie si pune in evidenta comparatii intre intervalele de timp planificate pentru realizarea proiectului si cele realizate.

Presenter este setul de functii care permite asocierea de materiale, lumini si efecte de fundal modelului geometric pentru a obtine prin rendering imagini fotorealiste . Presenter poate exporta geometria impreuna cu materiale, lumini si viewpoint-uri in format FBX catre alte aplicatii Autodesk precum Maya, 3ds Max, SoftImage pentru prelucrari ulterioare.

scena

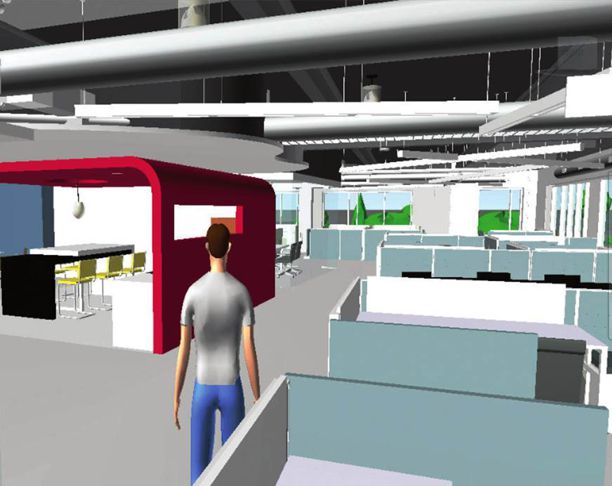

Animator este instrumentul care ofera capacitatea de a anima elemente 3D din proiect si a observa cum interactioneaza acestea cu alte elemente sau obiecte implicate in procesul de executie al unei constructii(macarale, materiale, etc). Animatia este realizata cu ajutorul keyframes iar miscarea este interpolata intre acestea.

Scripter conlucreaza cu Animator si permite adaugarea de evenimente in mod interactiv in cadrul animatiei. Evenimentele pot fi declansate de un mouse-click sau de coliziunea cu alte elemente ale modelului.

Naviswork combina simularile obtinute cu TimeLiner, animatiile si testele realizate cu Clash Detective pentru a realiza analize 4D asupra unui proiect si a oferi un model virtual al proiectului si simularea operatiilor de executie a acestuia.

Navisworks dispune de un modul file reader capabil sa citeasca 24 de formate de fisier diferite, incluzand toate formatele 3D CAD rezultate din cele mai utilizate aplicatii de proiectare: DWG, DXF, SAT, STL, STP, DGN, 3DS, IGES, PRJ, IFC, etc. Poate lucra inclusiv cu fisiere de tip laser-scan(point cloud) generate de instrumente Leica, Faro, Riegl, etc , utilizand aceste fisiere mai ales in cadrul testelor Clash Detective.

Navisworks suporta tehnologia Autodesk Object Enabler si permite astfel importul modelelor AutoCAD Architecture si AutoCAD MEP sau alte add-ons bazate pe AutoCAD.
