 Autodesk Navisworks Manage ofera functia TimeLiner pentru conectarea graficelor de executie de tip Gantt Chart cu geometria 3D a unui proiect de constructii si realizeaza astfel o modalitate de a planifica si vizualiza evolutia lucrarilor atat din punct de vedere al incadrarii in timp dar si din punct de vedere financiar. |

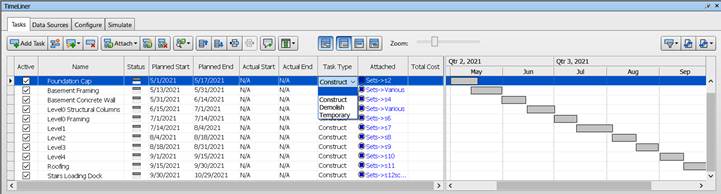

TimeLiner importa grafice Gantt din diferite alte aplicatii (MS Project, Primavera), dar ofera si un mediu propriu pentru crearea activitatilor, cu date planificate si date realizate, la care se pot adauga costuri a caror evolutie in timp poate fi monitorizata din interiorul Navisworks. Activitatile create in TimeLiner pot fi corelate cu diverse faze de proiect (demolari, constructii temporare, constructii noi).
Obiectele din modelul geometric sunt apoi atasate la activitatile corespunzatoare din graficul Gantt. Pot fi elemente de constructie individuale sau seturi de selectie prestabilite de utilizator. Orice modificare operata de proiectant conduce automat la modificari si in TimeLiner.
In baza graficului Gantt astfel creat, Navisworks TimeLiner va realiza o simulare vizuala a modului de evolutie a lucrarilor din santier.
Odata cu introducerea rapoartelor de progres simularea va fi actualizata automat si se pot observa diferentele intre ce s-a planificat si ce s-a realizat. Se poate astfel vizualiza unde se afla sau se va afla un proiect la un anumit moment in timp versus planificarea initiala si ce costuri a generat proiectul in fiecare etapa.
Functiile TimeLiner pot fi combinate si cu alte instrumente Navisworks.
Astfel, corelarea cu functiile Object Animation aplicate in cazul utilajelor mari (macarale, etc) poate determina daca traseul utilajului va fi sau nu obstructionat inainte de a ajunge in santier. Astfel se pot alege trasee diferite sau planifica un alt moment pentru introducerea acestuia in santier.
Corelarea cu functiile Clash Detection faciliteaza observarea din timp a potentialelor coliziuni intre utilaje, echipamente si alte elemente de constructie functie de derularea proiectului in timp.
Navisworks TimeLiner reprezinta saltul la tehnologia 4D/5D BIM si este extrem de util managerilor de proiect si profesionistilor din inductria constructiilor, oferind posibilitatea de a vizualiza in pasi lucrarile de executie si a simula constructia unei cladiri in timp.
Functia TimeLiner este disponibila in versiunile Autodesk Navisworks Manage si Autodesk Navisworks Simulate.
Navisworks Manage face parte din subscriptia Autodesk AEC Collection si este disponibil si ca produs separat.
 |
 |
