 In orice proiect apare necesitatea de a folosi si manevra fisiere 2D provenite de la colaboratori care nu utilizeaza tehnologia de modelare 3D sau exportate din diverse aplicatii.Acestea pot fi detalii de executie sau planuri 2D generate de diferite specialitati in format DWG, PDF, DGN. |
Desi sunt fisiere 2D ele pot fi integrate in modelul 3D BIM al unui proiect, aliniate conform cerintelor, scalate si vizualizate impreuna cu restul elementelor cu un efort minim.
Aplicatia de management al documentelor disponibila pe platforma CDE Autodesk Construction Cloud, ofera posibilitatea de a integra in fisiere BIM de tipul IFC, NWD, RVT, DWFx, desene 2D provenite din orice aplicatie.

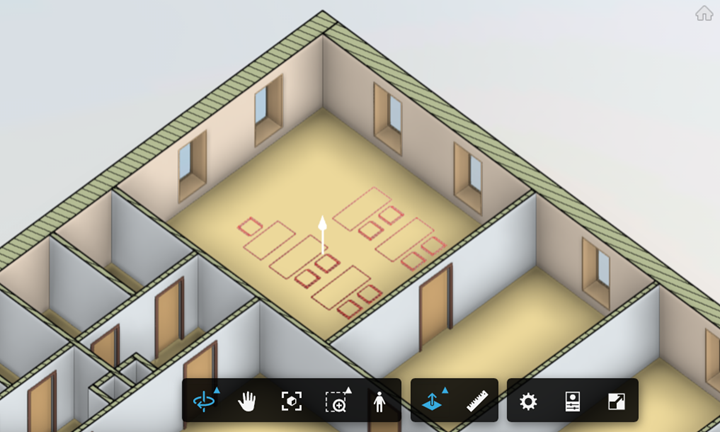

Cu ajutorul functiei Align 2D drawing, fisierul 2D este adus in model si atasat unei suprafete la alegerea utilizatorului, ce poate fi selectata in orice vedere sau cu ajutorul sectiunilor 3D.
Folosind doua perechi de puncte, selectate din desenul 2D si succesiv din modelul 3D, are loc alinierea si scalarea obiectelor 2D. Totodata, functia ofera si posibilitatea de a pastra doar o portiune relevanta din desenul 2D cu ajutorul unei proceduri de tip crop.
Fisierul 2D ramane atasat modelului BIM in pozitia aleasa avand statutul de link.
Acesta poate fi ascuns, deschis ca fisier separat sau chiar detasat de modelul 3D atunci cand nu mai este necesar.
Integrarea desenelor 2D cu modele 3D BIM ofera avantajul de a dispune de informatii complete combinate intr-un singur hipermodel, ceea ce duce la o mai buna intelegere a ceea ce trebuie executat si unde.
Autodesk Docs este disponibil utilizatorilor ca subscriptie individuala, sau in cadrul subscriptiilor AEC Collection, Autodesk BIM Collaborate si Autodesk BIM Collaborate Pro.
 |
 |
