 Fisierele IFC generate de diverse aplicatii contin adesea obiecte cu geometrie complexa, detalii nu intotdeauna necesare si eventual repetate in model de mai multe ori (proiecte industriale mari de infrastructura energetica, parcuri de panouri fotovoltaice, proiecte de structuri metalice cu destinatie industriala sau chiar cladiri cu fatade detaliate sau proiecte de urbanism). Astfel de fisiere au dimensiuni considerabile si sunt greu de manevrat chiar si pentru simpla vizualizare.. |
Functia Boxify introdusa in versiunea Simplebim 10 simplifica intr-un mod inteligent reprezentarea geometrica a obiectelor din model pastrand in acelasi timp toate proprietatile acestora si forma lor generala astfel incat sa poata fi usor recunoscute vizual.
Rezultatul consta in fisiere IFC de dimensiune redusa cu peste 90%, manevrabile inclusiv pe calculatoare mai ieftine si cu orice aplicatie capabila de vizualizare. In plus, un model simplificat, de dimensiuni reduse este mai usor de inteles si navigat.
Boxify inlatura detaliile obiectelor, fara a modifica pozitia acestora in spatiu si pastreaza dimensiunea gabaritica.
Functia se poate aplica pe toate obiectele din model sau doar pe anumite categorii de obiecte la alegere.
Sunt posibile 3 niveluri de simplificare:

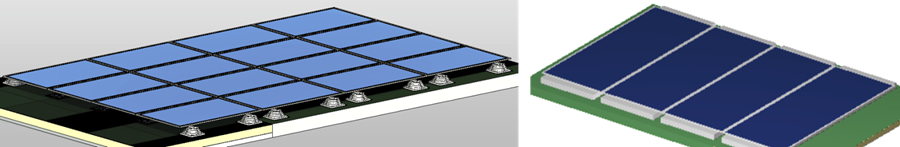

- Inlaturarea detaliilor geometrice, cu pastrarea formei generale a acestora, astfel incat sa ramana identificabile vizual.

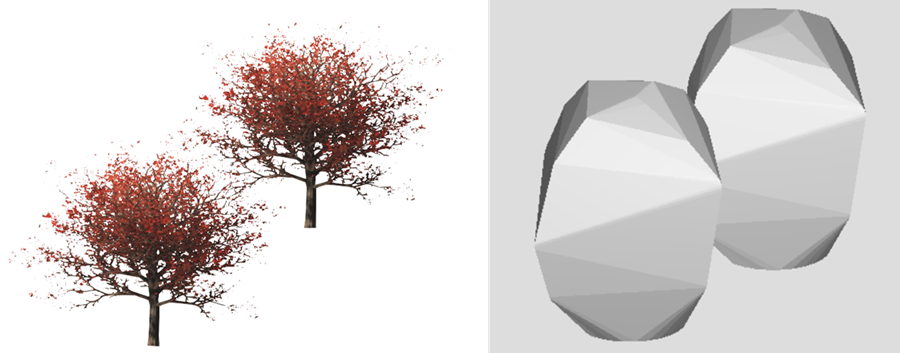

- Convex Hull – crearea unei geometrii simplificate pentru obiecte cu pastrarea numarului minim de suprafete convexe.

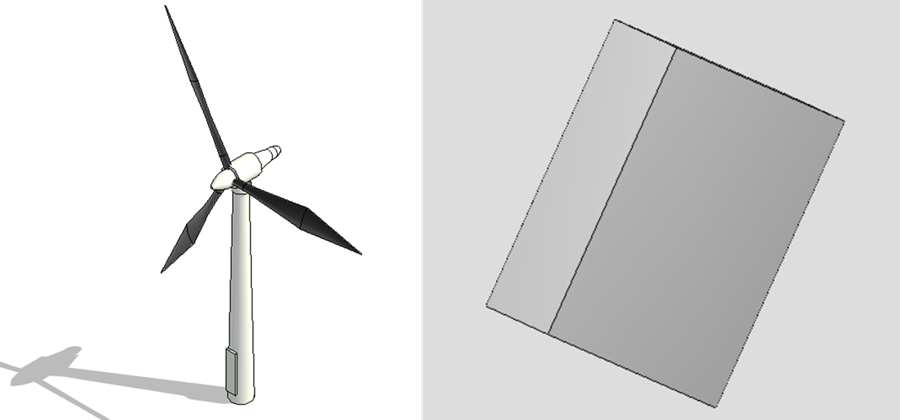

- Transformarea obiectelor in paralelipipede care pastreaza dimensiunea gabaritica, proprietatile si pozitia in spatiu a celor originale. Desi reduce dimensiunea fisierelor in mod drastic, obiectele nu mai pot fi recunoscute si deosebite in mod vizual.
